什么是电力测试台？
交流电力测功机是市面上最先进的加载测功设备，尤其在中小功率以及微小功率的动力机械加载测功试验中，可以兼顾各动力机械的低速及高速加载测功试验。相对其它类型测功加载设备而言，在性能、可靠性、维护难易程度等方面都有比较明显的优势；尤其在低速机械的加载测试方面，电力测功几乎可以从0转速开始就提供额定转矩，与传统的水力、电涡流等测功方式相比较具有非常明显的优势。
当然，交流电力测功机还有一个最大的优点是能源回馈功能，它可以将机械能以电能的形式回馈给电网，供其他设备使用，而不是将能量转换成热能消耗掉，从这一点来说，交流测功机在建成后使用经济性是其他测功机无法比拟的，因为节约了能源，也就等于产生了经济效益。特别在这个能源越来越紧张的年代，节约能效已经被越来越多的企业所重视；
电力测功机测试台在生产中广泛应用，主要模拟各种应用工况来对测试件进行综合性测试和实验。
组成部分：动力机构，加载机构，散热机构、扭矩传感器、电量综合测量仪、工控机、示波器等等；
驱动器角色：①加载 ②调速拖动
背景与挑战
· 主要行业
电机行业：电动机、发电机
汽车行业：传统油车、新能源汽车、动力总成
传动机械：减速机、轴承、齿轮箱
· 行业存在问题
1.转矩特性差、稳态转矩波动大、线性度差；
2.变频器+能量回馈单元方式接线复杂，效率低；
3.传动无整套解决方案，三方兼容性问题；
4.EMC电磁干扰，对传感器进行干扰；
5.调试复杂，注意事项多；
6.被测件故障，陪测机有飞车风险。

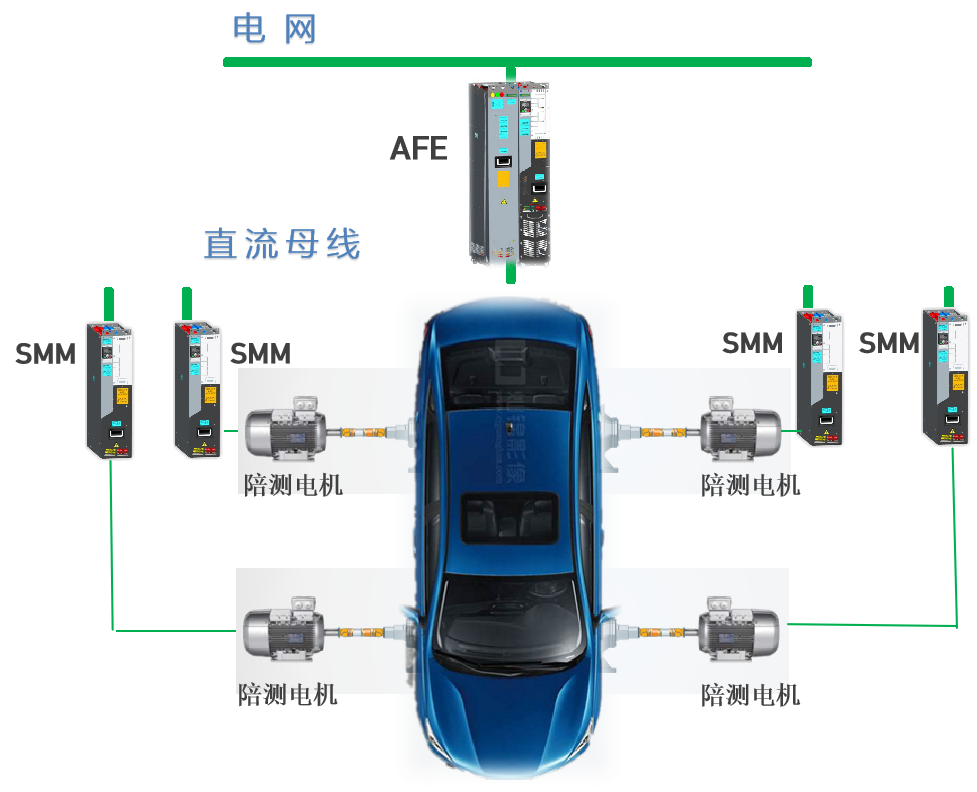

系统结构组成
弘远四象限传动变频柜由进线柜、整流柜和逆变柜组成，专业化设计，满足各类测试平台需求。
设计简洁，采用铜排连接的方式，设计美观，接线方便。 | |||||
整流柜 | AFE有源整流模块，可实现网侧交流电与直流电的双向转换。 | ||||
包含多个逆变模块，实现对多电机的拖动。 | |||||
测试平台可采用弘远380V、690V电压等级的驱动器系统，电网电压经过AFE有源整流模块将交流电转换为直流电传送至直流母线，随后通过直流母线分配给各逆变模块。
逆变模块控制相对应电机，根据工艺曲线施加各种动作。当电机工作在发电状态时，电机产生的能量通过逆变侧续流二极管回馈到直流母线，整流侧AFE直流电压逆变成与电网电压同频同相的交流电压，经多重噪声滤波环节后反馈到交流电网，从而达到机械能向电能转化，即完成产品测试，又实现节能。
弘远驱动效果与优势
① 优异的控制性能
使用直接转矩控制技术，实现转矩的精确控制和快速响应，无论负载如何变化都能保持母线电压恒定；
② 精准转矩控制
转矩精度＜2％，实现出力精准；
③ 快速转矩响应
在有无编码器情况均可实现＜5MS转矩响应，实现负载的突加突降；
④ 高速驱动能力
最高输出频率3000Hz，可满足6极永磁同步高速测功机60000rpm运行；
⑤ 精确速度控制
动态转速误差在开环应用时为 0.4%s，在闭环应用时为 0.1%s；
⑥ 优异的电机适应性
可驱动异步电机、永磁同步电机、伺服电机、高速电机等，针对IPM电机允许开环零速带载；
⑦ 低谐波控制
AFE有源整流的方式，动态IGBT调节。低于IEEE519标准中给定的谐波限制值，其网侧总电流谐波的THDi典型值可控制在3-5%间；
⑧ 丰富接口模块
集成集电极、差分、旋转变压器、正余弦、绝对值等编码器，支持主流通讯PROFINET、PROFIBUS-DP、EtherCAT、CANopen、MODBUS RTU；
⑨ 安全性
作为负载出力时无需考虑陪测电机旋转方向，杜绝飞车现象。且可屏蔽编码器开环加载，实现系统快速恢复；
⑩ 简易操作性
多功能中文LCD液晶键盘，专用监控软件，调试方便。

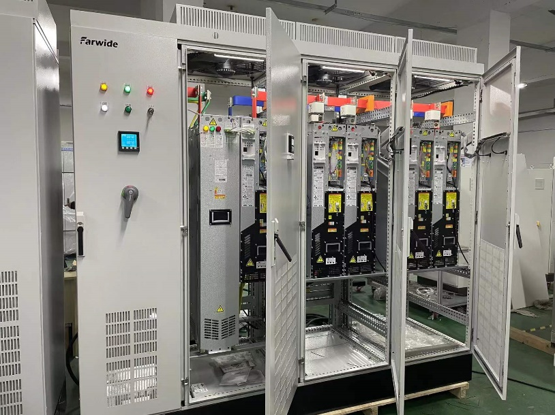

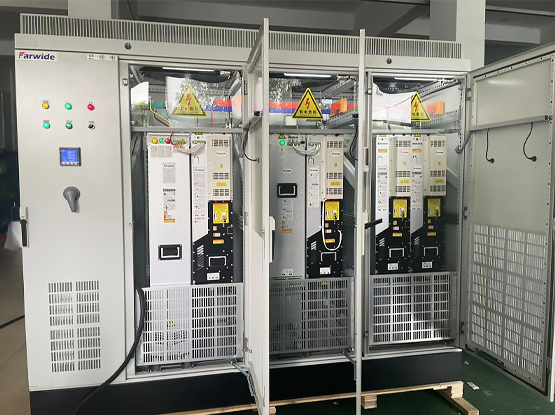

弘 | 远 | 典 | 型 | 成 | 柜
